エネルギー貯蔵製品向けパッケージングソリューション：製造業者が知っておくべきこと
エネルギー貯蔵業界は急速に成長している。リチウムイオン電池パック、家庭用エネルギー貯蔵システム、ポータブル電源、産業用UPS、EV充電製品などが、世界市場でますます大量に出荷されている。
しかし、エネルギー貯蔵製品のパッケージは、一般的な家電製品のパッケージとは異なります。
バッテリーやエネルギー貯蔵製品は、重量があり、規制対象であり、衝撃に弱く、厳しい輸送要件が課せられることが多い。梱包の不備は、製品の損傷、輸送の遅延、法令遵守上の問題、そして多大なコストにつながる可能性がある。
このガイドでは、エネルギー貯蔵機器メーカーが知っておくべき、包装仕様、材料選定、規制表示、製品保護、およびサプライヤー選定について説明します。
エネルギー貯蔵パッケージが他と異なる理由
エネルギー貯蔵用パッケージは、複数の要求を同時に満たす必要があるため、一般的な電子機器用パッケージよりも高い要件が求められる。
規制遵守
重厚な製品保護
落下および振動に対する耐性
湿気対策
パレットレベルでの輸送安定性
小売販売
国際輸送要件
バッテリー、ESS製品、発電所を世界中に出荷するメーカーにとって、パッケージングは単なる輸送箱としてではなく、製品サプライチェーンの一部として設計されなければならない。
バッテリー輸送に関する規制要件
現代のエネルギー貯蔵製品のほとんどは、リチウムイオン電池技術を採用している。
リチウム電池は以下のように分類されます。クラス9危険物国際輸送規則に基づき。
これは以下に適用される場合があります。
リチウムイオン電池
リチウム金属電池
バッテリーパック
リチウム電池を搭載した機器
バッテリーパックは機器とは別送されます
ポータブル電源
住宅用ESSモジュール
産業用UPSシステム
この分類のため、バッテリーの梱包は厳格な輸送規則に従わなければならない。
主要な規制枠組み
IATA危険物規則
IATA危険物航空貨物に適用されます。
リチウム電池は航空輸送において厳しく規制されています。規制内容には、充電状態、梱包仕様、ラベル、書類、取り扱い手順に関する制限が含まれる場合があります。
特定のリチウムイオン電池の出荷では、充電状態を制限する必要がある場合があります。30%以下。
IMDGコード
の国際海上危険物規則海上輸送に適用されます。
本規制は、海上コンテナで輸送される危険物を対象としており、リチウム電池に関する特定の包装、表示、ラベル貼付、および書類作成要件を規定している。
ADR / RID
ADRそして取り除くヨーロッパにおける道路輸送および鉄道輸送に適用される。
これらの規制は、製品がヨーロッパに到着した後の最終配送および地域配送に適用されます。
そして38.3
そして38.3リチウム電池の輸送安全試験規格です。
リチウム電池は輸送前にUN 38.3に合格しなければならない。試験項目は以下のとおりである。
高度シミュレーション
熱試験
振動
ショック
外部短絡
インパクト
過剰請求
強制退院
梱包チームは、物流、コンプライアンス、および輸送パートナーと協力して、各製品と輸送ルートに適用される輸送要件を確認する必要があります。
製品の重量と身体的負担
エネルギー貯蔵製品は、一般的な電子機器よりもはるかに重い場合が多い。
例としては以下のようなものがあります。
ポータブル電源
リチウム電池パック
住宅用ESSモジュール
産業用バッテリーシステム
UPSユニット
EV充電アクセサリー
住宅用ESSモジュールは重量が30～100kg一方、より大型の産業用システムでは、数百キログラムの重量になる場合もある。
これは、高度な包装技術要件を生み出す。
重量級エネルギー貯蔵装置のパッケージングでは、以下の点を考慮する必要があります。
圧縮強度
エッジクラッシュ耐性
泡の密度
落下保護
耐振動性
パレット統合
フォークリフトの操作
湿気への曝露
長距離貨物輸送条件
標準的な軽量段ボール箱は、これらの製品には適していません。
熱と湿気に関する考慮事項
リチウム電池は、極端な保管条件や輸送条件に敏感な場合があります。
製品の化学組成、市場、輸送ルートによっては、包装において以下の点を考慮する必要がある場合があります。
高温ルート
寒冷地での配送
長期倉庫保管
高湿度環境
換気要件
防湿バリアが必要
湿度の高い海上輸送ルートを通る製品や、半屋外環境で保管される製品には、耐水性コーティングや防湿ライナーが必要となる場合があります。

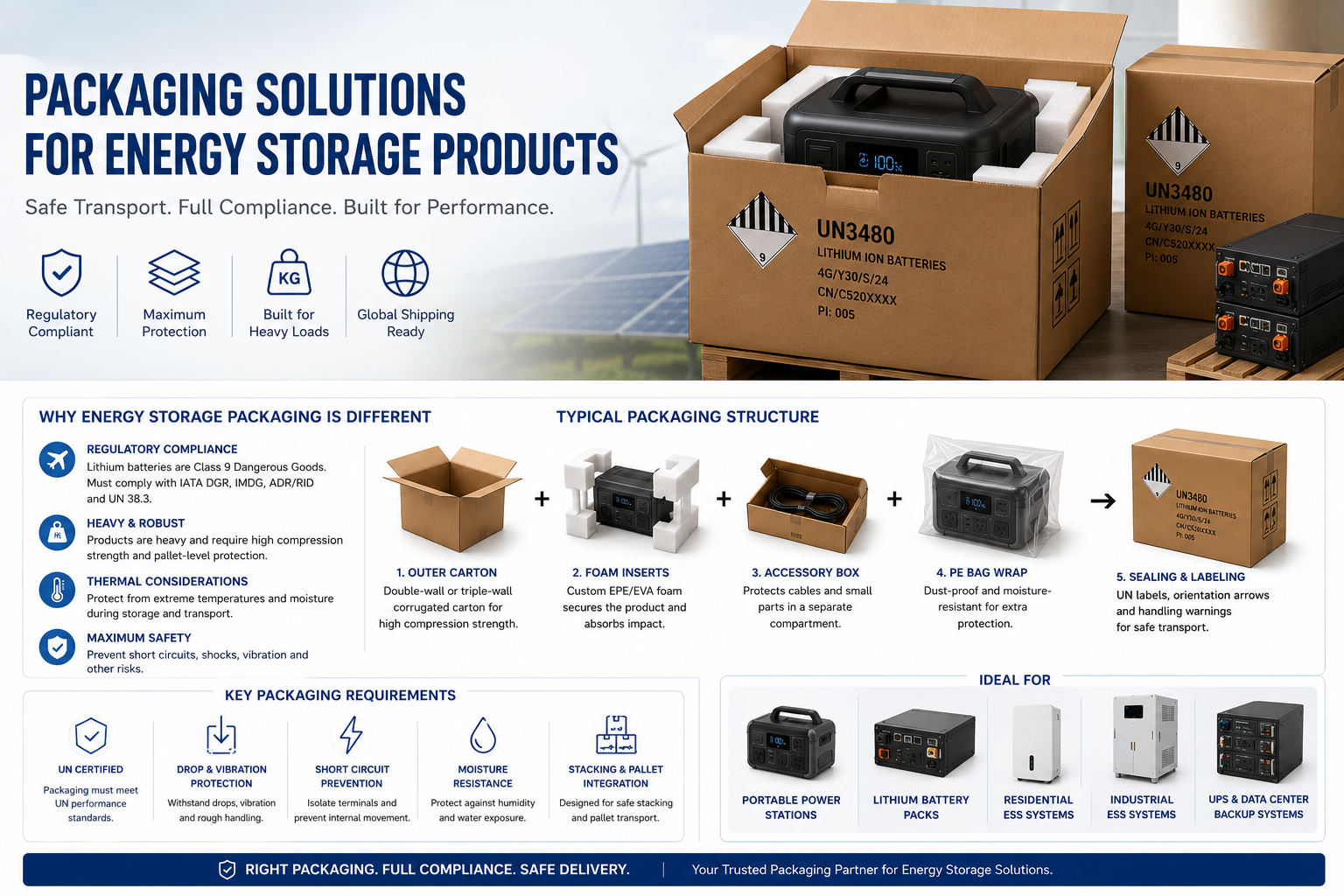

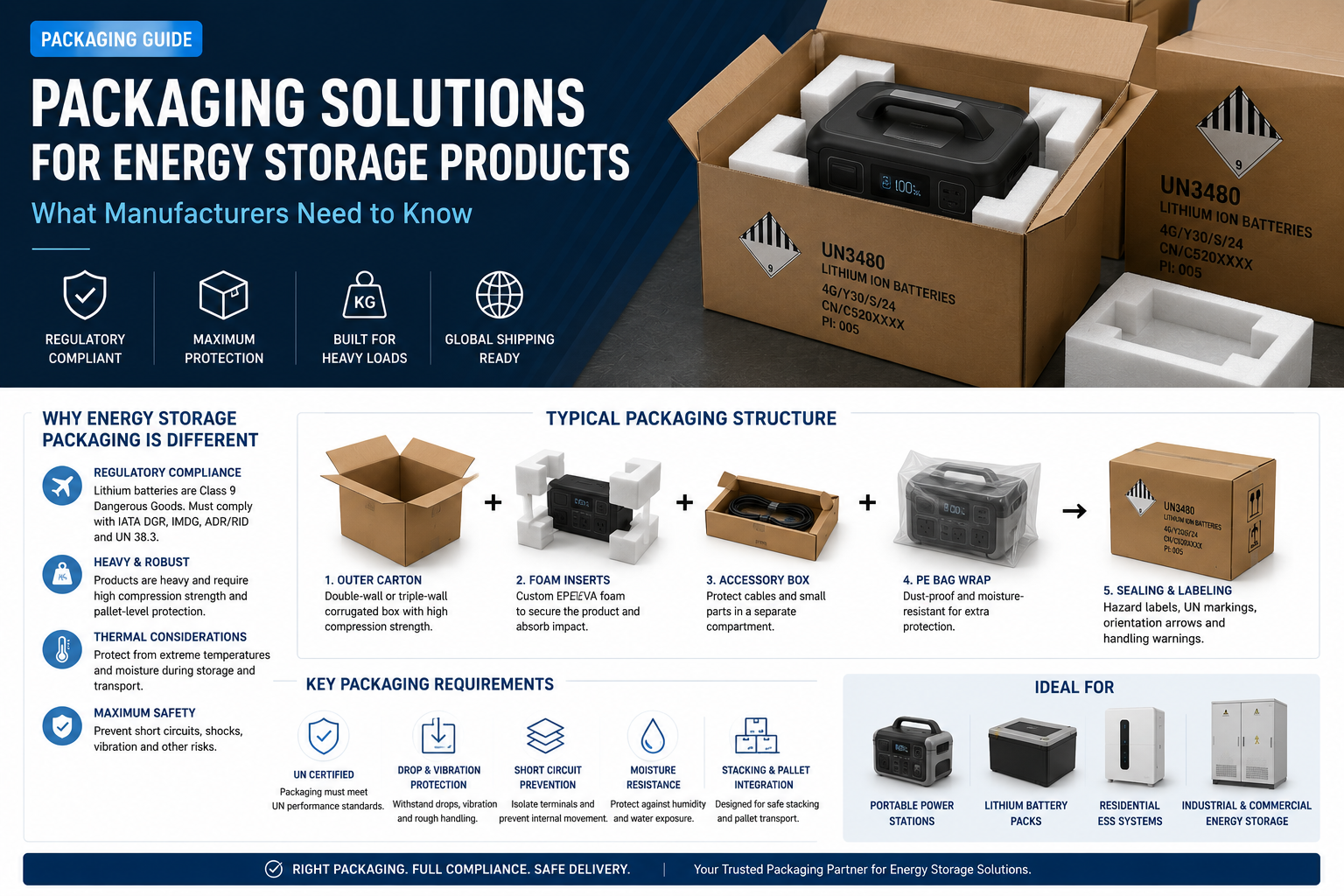

エネルギー貯蔵製品の一般的な包装形態
エネルギー貯蔵機器の包装は通常、丈夫な外箱、設計された内部保護、付属品の整理、防湿、ラベル表示、パレットレベルでの取り扱いなどを組み合わせて構成されます。
1. 外側の段ボール製輸送箱
エネルギー貯蔵製品の最も一般的な外装形態は、二重壁または三重壁の段ボール箱である。
カートンは以下の条件を満たすように設計されなければならない。
圧縮強度
積み重ね可能
エッジクラッシュ耐性
落下耐性
耐湿性
パレットの取り扱い
規制ラベルの貼付位置
一般的なフルートの仕様
波形タイプ | 最適な用途 | 主なメリット |
|---|---|---|
BCフルート二重壁 | 中量級エネルギー貯蔵製品 | 強力な圧縮力とクッション性 |
EBフルート二重壁 | 小売販売に適したエネルギー貯蔵パッケージ | 印刷や積み重ねに適した表面 |
三重壁段ボール | 重工業用バッテリーモジュール | 高い構造性能 |
中量製品の場合5～25kgBCフルート二重壁波形管が一般的に使用されています。
小売店での見栄えと輸送時の強度両方が求められる製品にとって、EBフルート二重壁は有力な選択肢となり得る。
上記の重工業用バッテリーモジュールの場合25kg場合によっては、三重壁段ボールが必要になることがあります。
2. 高性能ボードの仕様
ボードの強度は、ライナーとミディアムの重量によって決まります。
エネルギー貯蔵用パッケージでは、要求される箱圧縮試験値を達成するために、高性能ライナーが指定されることが多い。
一般的なライナー重量には以下が含まれる場合があります150～175 g/m²以上製品の重量と積み重ねの要件によって異なります。
パッケージングは以下に基づいて検証されるべきである：
製品重量
カートン寸法
パレットの積み重ね高さ
輸送ルート
倉庫保管条件
貨物取り扱い方法
3. 耐湿性段ボール包装
バッテリー製品は湿気に弱い場合があります。
高湿度ルートや屋外保管条件の場合、購入者は以下を指定できます。
耐水性コーティング
防湿ライナー
PE袋包装
乾燥剤パック
シュリンク包装
ストレッチ包装
パレットレベルの湿気対策
これは特に海上輸送、熱帯地域航路、および長期倉庫保管において重要です。
内部保護システム
製品の保護機能の大部分は、パッケージの内側に備わっている。
エネルギー貯蔵製品の場合、インサートは製品の移動を防ぎ、衝撃を吸収し、付属品を整理し、端子や露出した部品を保護する必要があります。
1. EPEパールコットンフォームインサート
EPEパールコットン発泡ポリエチレンフォームとしても知られるこの素材は、バッテリーやエネルギー貯蔵装置の包装材として最も一般的な緩衝材の一つです。
提供するもの：
落下衝撃吸収
振動保護
製品ポジショニング
耐湿性
軽量クッション
断熱材の一部
重量のある製品の場合、発泡体の密度を慎重に指定する必要があります。
発泡体の密度選択
上記のエネルギー貯蔵製品については10kgそのため、通常はより高密度のEPEフォームが必要となる。
一般的な範囲は25～35 kg/m³製品の重量、壊れやすさ、落下高さ、および発泡材の厚さによって異なります。
発泡体の密度が低すぎると、落下時に発泡体が完全に圧縮されてしまうことがあります。これは「底付き」と呼ばれ、パッケージが十分に緩衝されているように見えても、製品の損傷につながる可能性があります。
一般的な発泡体の構成
EPEフォームインサートは、以下のように設計できます。
上下のフォームパッド
コーナーフォームブロック
周囲全体をフォームで覆う
くぼみのある発泡スチロールブロック
多層フォーム保護
端子保護パッド
アクセサリー収納部
重量物や高価なエネルギー貯蔵製品の場合、空洞加工された発泡ブロックと全周保護が好まれることが多い。
2. 波形内部仕切りおよびトレイ
波型の内部仕切りは、部品を分離したり、付属品を整理したりするために使用されます。
これらは以下のような場合に役立ちます。
複数ユニットのバッテリーパック
アクセサリーキット
ケーブル
アダプター
取り付け金具
マニュアル
小型交換部品
段ボール製のトレイは、付属品を明確な組み立て順序で整理できるため、梱包効率とユーザーエクスペリエンスの両方を向上させます。
3. 付属品ボックスと内装パッケージ
エネルギー貯蔵製品には、ケーブル、充電器、アダプター、取り付け金具、マニュアル、および関連資料が同梱されていることが多い。
これらの部品は、メインのカートン内で自由に動いてはいけません。
一般的な付属品のパッケージオプションには以下が含まれます。
印刷されたアクセサリーボックス
段ボールトレイ
紙製ポーチ
PEバッグ
成形トレイ
ラベル付きハードウェアキット
整理された付属品のパッケージは、製品の傷、部品の紛失、およびユーザーの混乱を軽減するのに役立ちます。
4. 木製パレットの統合
重量のあるESSユニットや産業用バッテリーシステムの場合、パッケージはパレットレベルのシステムとして設計する必要がある場合が多い。
これには以下が含まれる可能性があります。
ISPM 15 熱処理済み木製パレット
カスタムパレット寸法
カートンとパレットの結束バンド
ストレッチ包装
シュリンク包装
コーナー保護
フォークリフトの取り扱いスペース
パレットの積み重ね安定性
カートン、発泡材インサート、パレットは、製品が実際の輸送条件に耐えられるように一体的に設計されるべきである。
消費者向けESS小売プレゼンテーションパッケージ
携帯型電源装置や家庭用電源装置といった消費者向けエネルギー貯蔵製品の場合、パッケージは製品を保護するだけでなく、小売用パッケージとしての機能も果たす必要があることが多い。
これにより、以下の2つの要件が生じます。
重量物の輸送に十分な強度
小売店での陳列にも十分魅力的
一般的なアプローチは、リソラミネート加工段ボール箱。
これにより、外側の輸送用カートンには以下のものを入れることができます。
フルカラーの製品グラフィック
ライフスタイル写真
ブランドメッセージ
製品仕様
規制表示
記号の取り扱い
小売業のバーコード情報
これにより、別途小売用の箱を用意する必要がなくなり、店頭での見栄えを維持しながら、材料費全体を削減できます。
バッテリーパッケージに関する主要な規制表示
エネルギー貯蔵装置の包装には、バッテリーの種類、容量、輸送方法、仕向け地市場に応じて、特定の表示が必要となる場合があります。
重要な表示には以下が含まれる場合があります。
国連規格表示
国連輸送規格に準拠した包装の場合、カートンに国連規格の表示が必要となる場合があります。
このマーキングには以下が含まれます。
国連包装シンボル
パッケージコード
性能基準
製造年
国コード
製造元情報
総重量制限
これらの表示は正確でなければならず、カートン上の正しい位置に表示されていなければならない。
リチウム電池の取り扱いに関するラベル
電池の包装には、リチウム電池取扱ラベルまたは危険物等クラス9ラベルが必要となる場合があります。
これらのラベルは以下によって異なります。
バッテリーの化学
バッテリー単体で梱包されているか、機器と同梱されているかに関わらず
輸送モード
目的地市場
貨物規制区分
交通機関のピクトグラム
エネルギー貯蔵装置のパッケージには、一般的に標準的な輸送記号が使用されています。
例としては以下のようなものがあります。
壊れやすい
こちらが上です
乾燥した場所に保管してください
取り扱い注意
重い荷物
積み重ねないでください（該当する場合）。
これらはカートンに直接印刷することも、ラベルとして貼ることもできます。
仕向地市場適合マーク
市場や製品の種類によっては、パッケージには以下の機能も必要となる場合があります。
CEマーキング
UL文書
証明書類
製品安全に関するお知らせ
ユーザーマニュアル
リサイクルマーク
小売業向けコンプライアンスラベル
エネルギー貯蔵製品の包装に精通した包装資材供給業者は、デザインおよび構造設計の段階でこれらの表示を考慮に入れるべきである。
エネルギー貯蔵パッケージングサプライヤーを選ぶ際に注目すべき点
エネルギー貯蔵用パッケージは、一般的なパッケージよりも高いサプライヤー資格基準が求められる。
製造業者は、重量製品の包装、発泡体技術、試験調整、規制表示、および統合生産に関する経験を持つサプライヤーを探すべきです。
1. 重量製品の梱包に関する経験
サプライヤーに、上記の製品のパッケージを設計したことがあるかどうかを尋ねてください。
10kg
25kg
50kg
100kg
重量物輸送の実務経験を持つサプライヤーは、以下の点を理解しているはずです。
発泡密度の選択
圧縮強度
BCTの要件
パレット統合
フォークリフトの操作
落下試験
長距離貨物輸送のリスク
2. 社内での発泡体製造
エネルギー貯蔵用パッケージは、多くの場合、外箱と内部の発泡材との適合性に依存します。
段ボール箱と発泡材が異なるサプライヤーによって製造されている場合、寸法の不一致が生じる可能性があります。
よくある問題点は以下のとおりです。
発泡スチロールがカートンには大きすぎる
製品の収納部が緩すぎる
カートンがきちんと閉じられない
輸送中の製品のずれ
組立ラインの遅延
拒否率が高い
段ボール包装材とEPEフォームインサートの両方を生産する総合サプライヤーは、これらのリスクを軽減できる。
Huandao社とXiamen Fujisheng Packaging Technology社の統合により、EPEパールコットンの製造工程を社内で行うことが可能になり、発泡材インサートと外装カートンの設計、サンプル作成、納品を一体的に行うことができるようになった。
3. ドロップテストのサポート
業務用エネルギー貯蔵パッケージは、試験によって検証されるべきである。
関連する規格には以下が含まれる可能性があります。
ISTAプロトコル
ASTM D4169
顧客固有の試験規格
小売業者固有の包装要件
量産前に、購入者は、製品、発泡材インサート、カートン、付属品の包装、および該当する場合はパレット構成を含む完全なシステムとして、包装設計をテストできるかどうかを確認する必要があります。
4. 規制に関する知識
包装資材供給業者は、危険物コンサルタントや貨物運送業者に取って代わるものではありません。
しかし、供給業者はバッテリーのパッケージングについて以下の点を十分に理解している必要があります。
必要なラベルを貼るスペースを空けてください。
適切なカートン構造を使用する
必要に応じて国連の包装要件をサポートする
取り扱い記号を正しく組み込む
コンプライアンスマークの欠落によるアートワークの修正を避ける
文書パッケージの調整
これにより、最終出荷準備段階におけるリスクが軽減されます。
5. 小売用パッケージの色品質
消費者向けエネルギー貯蔵製品の場合、カートン（外箱）は小売店での陳列の一部となる場合がある。
パッケージにライフスタイル写真、商品画像、またはブランドカラーを使用する場合、印刷品質が重要になります。
色管理が優れたリソラミネート加工の段ボール包装は、以下のことを保証するのに役立つ。
より優れた写真再現性
一貫したブランドカラー
明確な製品仕様
プロフェッショナルな棚の外観
再注文でも再現可能な品質
Huandao社のG7マスター認証とX-Riteカラーマネジメントシステムは、パッケージング工程全体を通して一貫した色再現性を保証します。
環島（Huandao）のエネルギー貯蔵パッケージング能力
Huandaoは、住宅用エネルギー貯蔵システム（ESS）、産業用バッテリーシステム、電気自動車（EV）充電インフラなどの分野で事業を展開する、中国のエネルギー貯蔵分野の複数の上場メーカーに包装材を供給してきた。
Huandaoのエネルギー貯蔵パッケージング機能には以下が含まれます。
段ボールケースの製造
単層段ボールケース
二重壁段ボールケース
三重構造の段ボールケース
BCフルートとEBフルートの構造
高性能ライナー仕様
リソラミネート加工された段ボール製小売用パッケージ
消費者向けESSパッケージのフルカラーオフセット印刷
内部保護システム
EPEパールコットンフォームインサート
カスタムフォームの密度と厚さ
周囲全体をフォームで保護
くぼみのある発泡スチロールブロック
波型内部仕切り
アクセサリートレイ
熱成形アクセサリートレイ
統合サプライチェーン
Huandaoは、以下を含む完全な包装システムを提供できます。
外装輸送用カートン
内側のフォームインサート
付属品パッケージ
印刷された文書
規制表示に関するサポート
試作品
パッケージングエンジニアリングレビュー
これにより、メーカーは包装システム全体を1つのサプライヤーから調達できるようになり、調整リスクを軽減できます。
よくある質問
私のエネルギー貯蔵用パッケージは国連認証が必要ですか？
それは、バッテリーの化学組成、バッテリー容量、出荷構成、および輸送モードによって異なります。
リチウム電池は、航空、海上、道路、鉄道など、輸送手段によって梱包要件が異なる場合があります。
貨物運送業者または危険物コンサルタントに、適用される規制を確認してください。
Huandaoは、必要に応じて国連規格に準拠したパッケージを設計できます。
20kgのパワーステーションには、どのくらいの密度の発泡材を指定すればよいでしょうか？
まず出発点として、25～30 kg/m³のEPEフォーム中程度の脆弱性を持つ20kgのユニットに適している可能性があります。
ただし、最終的な仕様は以下に基づいて算出されるべきである。
製品重量
製品の脆弱性
落下高さの要件
発泡体の厚さ
パッケージデザイン
輸送ルート
Huandaoのエンジニアリングチームは、包装レビュー段階で緩衝材の設計計算を提供できます。
配送用カートンを小売用パッケージとしても使用できますか？
はい。
これは消費者向けESS製品ではよくあることです。
リソラミネート加工された段ボールは、1つのカートンで輸送時の強度と小売店向けの高品質なグラフィックの両方を実現できます。
これにより、使用する材料の総量が削減され、別途小売用の箱を用意する必要がなくなります。
カスタムエネルギー貯蔵パッケージの一般的な納期はどれくらいですか？
発泡金型やダイカットツールなどの新しいツールについては、約5～10営業日工具用。
サンプル承認後、標準生産リードタイムは通常10～15営業日。
既存の工具を使用するリピート注文の場合、リードタイムは通常短く、予測しやすい。
ヨーロッパとアメリカ市場向けのパッケージを提供できますか？
はい。
Huandaoは、欧州および米国市場向けに販売される製品の包装に関する経験を有しており、EUの包装要件、REACH関連の材料に関する考慮事項、ISTA試験、および米国の小売コンプライアンス要件に精通しています。
華島製エネルギー貯蔵パッケージ
エネルギー貯蔵システムのパッケージングには、頑丈な箱以上のものが必要だ。
メーカーは、重量のあるバッテリー製品を保護し、規制遵守をサポートし、付属品を整理し、世界的な輸送条件に耐え、小売チャネルを通じて販売される際にブランドをプロフェッショナルに表現できるパッケージを必要としている。
Huandaoは、エネルギー貯蔵機器メーカー向けに、段ボールケース、EPEフォームインサート、付属品包装、規制表示サポート、小売品質の印刷、試作品サンプルなどを含む、統合的な包装ソリューションを提供しています。
自社での発泡体製造、段ボール製造、G7カラーマネジメント、そしてエネルギー貯蔵企業への支援実績を持つHuandaoは、メーカーが安全で法令遵守に優れ、グローバル流通に対応できるパッケージを開発できるよう支援します。
