CTP製版とは？カスタムパッケージの印刷品質を向上させる仕組み
もしあなたが2つのサプライヤーから提供されたパッケージサンプルを比較して、片方がより鮮明で、よりきれいで、より正確な色合いに見えることに気づいたことがあるなら、その違いは印刷機だけによるものではないかもしれません。
それはプリプレス工程に起因する可能性がある。
プロフェッショナルなパッケージ印刷において最も重要な技術の一つはCTPプレートの製造別名コンピューターから食卓へテクノロジー。
多くの購入者はCTPについて尋ねませんが、それは技術的な製造上の詳細のように聞こえるためです。しかし、CTPは印刷解像度、鮮明度、位置合わせ、色の正確さ、そしてリピート注文の一貫性に直接影響します。
このガイドでは、CTP製版とは何か、その仕組み、カスタムパッケージングにおいてなぜ重要なのか、そしてパッケージングサプライヤーが真のCTP能力を備えているかどうかを評価する方法について説明します。
CTP製版とは何ですか？

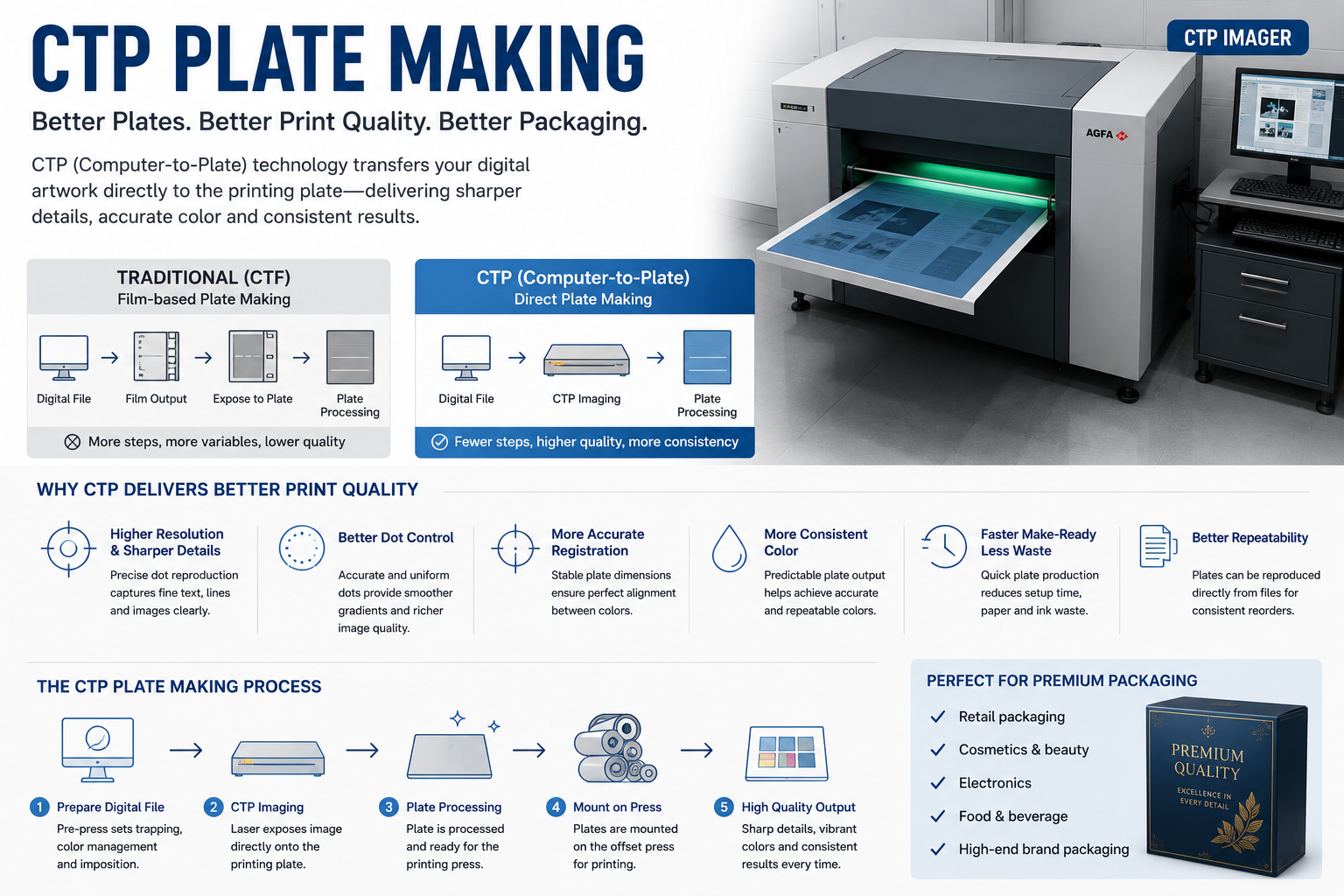

CTP、 またはコンピューターから食卓へは、オフセット印刷で使用される現代的な製版技術です。
レーザーまたはLEDイメージングシステムを使用して、デジタルアートワークファイルを印刷版に直接転送します。
これにより、従来のフィルムベースの製版プロセスが不要になります。
簡単に言うと：
従来のプロセス：デジタルファイル → フィルム → 印刷版
CTPプロセス：デジタルファイル→印刷版
CTPはフィルム工程を省略することで、品質劣化を低減し、位置合わせ精度を向上させ、印刷結果の一貫性を高めます。
特注パッケージの場合、印刷版が印刷機の再現内容を左右するため、これは非常に重要です。版が鮮明で正確かつ均一であれば、最終的に印刷されるパッケージも鮮明で正確かつ均一な仕上がりになる可能性がはるかに高くなります。
基本：オフセット印刷の仕組み
CTPがなぜ重要なのかを理解するには、オフセット印刷の基本を理解することが役立ちます。
オフセットリソグラフィー印刷では、薄いアルミニウム製の印刷版を使用します。これらの版は通常、0.15～0.3 mm厚みがあり、印刷機の版胴に巻き付けられている。
各版には、1色のインクに対応した画像が描かれている。
標準的なCMYK印刷では、4つの版が使用されます。
シアン
マゼンタ
黄色
黒
版は、画像部分がインクを引き付け、非画像部分がインクをはじくように加工されている。
印刷中:
版にインクを塗布する
画像はプレートからゴムブランケットシリンダーに転写される。
ブランケットは画像を紙やボードに転写します
この間接的な移転が、このプロセスがそう呼ばれる理由ですオフセット印刷。
印刷結果の品質は、版の品質に大きく左右される。
版の画像がぼやけていたり、解像度が低かったり、位置ずれしていたりすると、それらの問題は印刷されたすべての用紙に現れます。
CTP以前のプレートの製造方法
CTPが普及する前は、印刷版は通常、フィルムベースのプロセスを使用して作られていました。CTF、 またはコンピューターからフィルムへ。
ワークフローは以下のとおりでした。
デジタルアート作品は写真フィルムに出力された。
フィルムは化学現像された
フィルムは感光性印刷版の上に置かれた。
紫外線が画像をプレートに露光した
プレートは化学処理された
この伝統的な方法は長年有効であったが、いくつかの限界があった。
フィルムベースの製版における問題点
1. 2世代にわたる品質低下
フィルムベースの製版では、画像が2回変換される。
デジタルアートからフィルムへ
そしてフィルムからプレートへ
各工程において品質低下が生じる可能性がある。
細かいディテール、小さな文字、細い線、微妙なグラデーションなどがぼやけて見える場合があります。
これは特に、以下のようなパッケージデザインにおいて問題となります。
小型製品情報
法的免責事項
バーコード
細線グラフィック
高解像度写真
詳細な製品画像
2. ハーフトーンのドットの精度が低い
印刷された画像は、微細なハーフトーンのドットで構成されています。
フィルムベースの製版では、フィルムの露光とコンタクトコピーの工程により、ドットがぼやけたり、均一性が低下したりすることがある。
これは以下に影響します：
画像の鮮明度
音色の滑らかさ
色の正確さ
グラデーションの品質
写真複製
ドットが正確に形成されない場合、最終的な印刷パッケージの見栄えが悪くなり、高級感が損なわれる可能性があります。
3. フィルムの寸法不安定性
写真フィルムは、温度や湿度によって膨張したり収縮したりする。
これは、特に湿度の高い環境において、位置合わせの問題を引き起こします。
位置合わせとは、異なる色の版を正確に位置合わせすることを意味します。
プレートの位置が正しく揃わない場合、印刷結果には以下のような表示が出る可能性があります。
色のハロー
画像の端がぼやけている
小さな文字がずれている
バーコードの鮮明度が低い
鮮明度の低下
湿度の高い地域に拠点を置く包装資材供給業者にとって、フィルムの不安定性は印刷品質に深刻な問題を引き起こす可能性がある。
4. 工程が増え、廃棄物も増える
フィルムベースの製版は、より多くの手作業、より多くの化学処理、そしてより多くの消耗材料を必要とする。
手順が増えるごとに、ミスをする可能性も高まる。
また、廃棄物の増加や、印刷前工程の遅延にもつながる。
CTPプレート作成の仕組み
CTPはフィルムステージを完全に排除します。
デジタルファイルはCTPイメージングシステムに直接送信され、レーザーまたはLED露光を用いて印刷版に画像が書き込まれる。
一般的なCTPワークフローは以下のとおりです。
プリプレスチームがデジタル印刷ファイルを準備します
カラーマネジメント、トラッピング、スクリーニング、面付けが適用されます。
CTPシステムは、ファイルを感光性プレートに直接画像化する。
プレートは熱処理または化学処理される。
完成した版はオフセット印刷機に取り付けられます。
画像はデジタルファイルから直接プレートに転写されるため、このプロセスはより正確で再現性が高い。
CTP技術の主な種類
印刷業界では、いくつかの種類のCTPシステムが使用されている。
包装資材の購入者にとって、最も重要な違いは品質レベルである。
1. 熱CTP
サーマルCTP赤外線レーザーを用いて、熱に敏感なプレートを画像化する。
商業印刷やパッケージ印刷などの専門的な分野で広く使用されています。
利点
高精度な画像撮影
優れたドット再現性
安定したプレート品質
高い登録精度
高級パッケージに適しています
高度なスクリーニングに対する優れたサポート
サーマルCTPは、精緻なディテール、鮮明な画像、そして一貫した色再現性が求められる高級パッケージングに最適な選択肢です。
2. バイオレットレーザーCTP
バイオレットCTP紫色のレーザーを用いて感光性ポリマー板を露光する。
サーマルCTPよりも若干コストが低く、多くの商業印刷用途で良好な結果が得られます。
利点
印刷品質が良い
サーマルCTPよりも機器コストが低い
中規模商業印刷に適しています
従来のフィルムベースのワークフローよりも高速
バイオレットCTPは多くの包装作業に適していますが、プレミアムな包装出力には通常、サーマルCTPが好まれます。
3. UV CTP
UV CTP紫外線を用いて従来のプレートを画像化する。
一般的に、熱画像CTと比較すると解像度と画質は劣る。
最適な用途
UV CTPは、コスト重視の用途や低価格帯の用途で使用されることがあるが、品質重視の高級パッケージ製造ではあまり一般的ではない。
CTPがパッケージ印刷の品質を向上させる方法
CTPは、いくつかの重要な点で印刷品質を向上させます。
パッケージングの購入者にとって、これらの改善点は、より鮮明なディテール、より正確な位置合わせ、優れた色安定性、そしてより確実なリピート注文という形で現れます。
1. 高解像度でより鮮明なディテール
CTPシステムは高解像度でプレートを画像化することができ、多くの場合1800～2400 dpiまたはそれ以上。
これにより、以下のものをより正確に再現できます。
小さな文字
バーコード
細線グラフィック
法的情報
製品仕様
QRコード
写真の詳細
グラデーションと影
ハーフトーンのドットはより鮮明で均一になり、最終的な印刷パッケージの見栄えをより良く、プロフェッショナルなものにする効果があります。
小売用パッケージの場合、これは製品の品質に対する認識に直接影響を与える可能性があります。
2. ドットゲインコントロールの改善
ドットゲイン印刷中にインクの点が広がった際に発生します。
印刷されたドットは、版上の元のドットよりも大きくなる。
ドットゲインが多少あるのは正常ですが、制御されていないドットゲインは次のような問題を引き起こす可能性があります。
暗めの中間色
ぼやけた画像
色の変化
コントラストが低い
細かいディテールの喪失
CTPは、プレート上のドットの形状とサイズをより予測可能なものにします。
これにより、印刷中のドットゲインの測定、予測、および制御が容易になります。
ドットゲイン制御の向上は、より信頼性の高いカラーマネジメントとG7キャリブレーションにも貢献します。
3. より正確な色再現
色の正確さは、インク、基材、印刷条件、カラーマネジメント、版の品質など、いくつかの要因によって左右されます。
CTPは製版精度を向上させ、より優れた色再現性を実現します。
版のドットが正確かつ均一であれば、印刷機はCMYK分解をより予測可能な形で再現できる。
これは以下の改善に役立ちます：
パントンカラーマッチング
CMYKカラーバランス
画像再現
グラデーションの滑らかさ
ブランドカラーの一貫性
CTPだけでは完璧な色を保証することはできませんが、プロフェッショナルな色管理のための重要な基盤となります。
4. プレート間の位置合わせの向上
オフセット印刷では、複数の版を正確に位置合わせする必要がある。
CMYK印刷の場合、4枚の版が互いに正確に位置合わせされている必要があります。
位置合わせが不十分な場合、最終的な印刷物には以下のような表示が見られる可能性があります。
テキストの周りの色付きの縁取り
ぼやけたロゴ
位置ずれした画像
不明瞭なバーコード
細かい線のディテールが乏しい
CTPは、プレート画像処理がデジタルで高精度かつ寸法安定性に優れているため、位置合わせの精度を向上させます。
フィルムの膨張や接触露光のばらつきはありません。
これは、白抜き文字、暗い背景、細い枠線、高解像度の製品写真を使用したパッケージにとって特に重要です。
5. 準備時間の短縮と廃棄物の削減
CTPを使用すれば、完成したデジタルアートワークから迅速に製版プレートを作成できます。
これにより、プリプレス時間を短縮し、印刷機がより早く生産品質に達することができるようになります。
メリットは以下のとおりです。
ジョブ設定の高速化
調整シートの数を減らす
紙の無駄を減らす
インクの無駄を減らす
生産準備時間の短縮
初回パスの出力がより安定
包装資材の購入者にとっては、これによりリードタイムの短縮と生産スケジュールの安定化が実現する。
6．リピート注文における再現性の向上
多くの包装資材購入者は、同じ包装資材を複数回再注文する。
CTPは、同じデジタルファイルから直接プレートを再作成できるため、非常に役立ちます。
これにより、繰り返し生産する際の再現性が向上します。
長期的なパッケージングプログラムを管理するブランドにとって、これは一貫性を維持するのに役立ちます。
印刷の鮮明さ
登録
色の挙動
小さな文字の視認性
画質
フィルムベースのシステムと比較して、CTPは制御されたデジタルワークフローに基づいて出力が行われるため、再現性が高い。
CTPおよびスクリーニング技術
CTPは高度なスクリーニング技術もサポートしています。
スクリーニングとは、連続階調画像を印刷可能なドットパターンに変換するプロセスである。
異なるスクリーニング方法は、画像の滑らかさ、グラデーション、および細部の描写に影響を与える。
午前上映
午前中のスクリーニングまたは振幅変調スクリーニングは、従来からのハーフトーン方式である。
ドットは規則的な格子状に配置されており、ドットの大きさを変えることで音色を調整できる。
AMスクリーニングは広く利用されており、CTPと従来のフィルムワークフローの両方に対応しています。
しかし、場合によっては、特定の画像やテクスチャにモアレ模様が発生することがあります。
FMスクリーニング
FMスクリーニング確率的スクリーニングとも呼ばれるこの方法は、規則的なグリッドの代わりにランダムに配置されたドットを使用する。
音色はドットの大きさではなく、ドットの周波数によって制御されます。
利点
より滑らかなグラデーション
モアレ発生リスクの低減
影のディテールがより鮮明に
より自然な写真再現
FMスクリーニングでは、ドットが非常に小さいため、高精度のCTPが必要となる。ドットの位置を正確に特定する必要があるからだ。
フィルムベースのシステムでは、FMスクリーニングを確実に再現することはできません。
ハイブリッドスクリーニング
ハイブリッドスクリーニングAM方式とFM方式を組み合わせたものです。
中間調ではAMスクリーニング、ハイライトとシャドウではFMスクリーニングを使用する場合があります。
この手法を用いることで、制作の安定性を維持しながら、滑らかさとディテールを向上させることができる。
写真、グラデーション、肌の色調、または繊細な陰影を含むパッケージデザインの場合、FMスクリーニングまたはハイブリッドスクリーニングの方がより良い結果が得られます。
一部の包装資材サプライヤーが依然としてフィルムベースの製版を使用している理由
CTPは上位のパッケージ印刷会社では一般的だが、一部の小規模または老舗のサプライヤーは依然としてフィルムベースの製版を使用している。
その理由は通常、コストと顧客の要求に関連している。
CTP装置には多額の投資が必要です。市販の熱画像CTPシステムは、数十万ドルもの費用がかかる場合があります。
一部のサプライヤーは、以下の理由から旧式のフィルムワークフローを使い続けています。
彼らの顧客層は価格重視である
彼らの仕事はシンプルなグラフィックです
印刷品質に対する要求は低い
彼らは最新のプリプレス機器に投資していない
購入者はCTP機能について質問しない
高級パッケージの場合、CTP出力と非CTP出力の違いは目に見える形で現れることがあります。
これは特に以下のケースに当てはまります。
小売用カラーボックス
高級電子機器パッケージ
化粧品パッケージ
リソラミネート加工された波形
写真付きパッケージ
小さな文字やバーコードが付いたパッケージ
ブランドイメージを左右するカラーパッケージ
CTPはプロフェッショナルなプリプレスワークフローの一部にすぎません
CTPは重要ですが、完全なプロフェッショナルなプリプレスシステムと組み合わせることで最高の効果を発揮します。
優れた包装資材サプライヤーは、以下の点も備えているべきです。
プロフェッショナル向けRIPソフトウェア
ARIP（またはラスターイメージプロセッサ）は、デジタルアートワークをCTPシステムで使用されるビットマップ画像に変換します。
プロフェッショナルRIPソフトウェアは以下をサポートしています：
カラーマネジメント
トラッピング
スクリーニング
強制
インクコントロール
プレート出力の一貫性
プロフェッショナル向けRIPシステムの例としては、Kodak Prinergy、Heidelberg Prinect、AGFA Apogeeなどが挙げられる。
キャリブレーションされたカラーマネジメント
CTPは製版精度を向上させるが、色の適切な管理は依然として必要である。
プロの印刷業者は以下を使用するべきです。
ICCプロファイル
G7キャリブレーション
X-Riteカラー測定
認証済み校正
プレス側測定
色の許容基準
カラーキャリブレーションを行わないCTPでは、鮮明な印刷は可能だが、必ずしも正確な色再現が得られるとは限らない。
高品質の印刷機とインク
完璧な版であっても、メンテナンスの行き届いていない印刷機では、その欠点を補うことはできない。
印刷品質は、以下の要素にも左右されます。
プレス条件
インクの品質
毛布の状態
ローラーのメンテナンス
基質品質
オペレーターのスキル
プレス校正
CTPは、プロ仕様のオフセット印刷機と安定した生産システムと組み合わせることで最高の性能を発揮します。
インラインまたはプレスサイドでの品質管理
製造工程において、工場は印刷機が仕様どおりに印刷されているかどうかを測定すべきである。
これには以下が含まれる可能性があります。
X-Rite eXact分光光度計
コントロールストリップ測定
クローズドループプレス制御
色密度モニタリング
登録確認
プレスシート承認記録
これらのシステムが連携することで、CTPの精度が最終的なパッケージ品質に確実に反映されます。
サプライヤーを評価する際にCTPの能力を検証する方法
包装資材供給業者を監査または認定する際、購入者は単にその供給業者がオフセット印刷を使用しているかどうかを尋ねるべきではない。
彼らはプリプレス工程について質問すべきだ。
質問事項
役立つ質問例：
CTP方式とフィルム方式の製版、どちらを使用していますか？
どのようなタイプのCTPシステムを使用していますか？
熱CTP、バイオレットCTP、それともUV CTPですか？
CTP機器のモデルと設置年を教えてください。
どのような画像解像度を使用していますか？
あなたはどんなRIPソフトウェアを使っていますか？
FMスクリーニングまたはハイブリッドスクリーニングのどちらを支持しますか？
CTPシステムのキャリブレーションはどのように行いますか？
プレートの生産量の一貫性をどのように管理していますか？
細かい線やバーコードが印刷されたサンプルを見せていただけますか？
工場見学時に確認すべき事項
工場見学の際は、製版室を見学させてもらってください。
本格的なCTPシステムとは、大型の業務用画像処理装置とプレートプロセッサーが接続されたシステムである。
確認事項：
CTP画像診断装置
プレートプロセッサー
ワークステーションよ、安らかに眠れ
皿保管エリア
校正記録
ワークフロードキュメント
プレート検査プロセス
供給業者がCTPを使用していると主張しながら、そのシステムを見せられない場合は、製版を外部委託しているかどうかを尋ねてください。
CTPのアウトソーシングは必ずしも問題ではないが、調整リスクを高め、リードタイムと品質に対する管理を低下させる可能性がある。
サンプル請求
CTPの品質が明確にわかるサンプルを要求してください。
適切なテストサンプルには以下が含まれます。
暗い背景に反転した白い文字
6ポイントの小さな文字
細い線で縁取られた
QRコード
バーコード
商品写真
滑らかなグラデーション
メタリックまたは暗い色の背景
高解像度の小売グラフィック
これらの要素は、購入者がシャープネス、レジストレーション、ドットコントロールを評価するのに役立ちます。
環島市のCTPおよびプリプレスインフラ
環島は使用します熱CTPオフセット印刷の生産ライン全体で。
これは、高級カスタムパッケージに必要な解像度、位置合わせ、再現性をサポートします。
環島（Huandao）のプリプレス設備には以下が含まれます。
熱CT画像
熱式CTPイメージングは、オフセット印刷版の製造に使用されます。
これにより、以下のことが可能になります。
高解像度プレート出力
正確な登録
安定したドット再現
再現性の向上
プレミアムなパッケージ印刷品質
プロフェッショナル向けRIPワークフロー
Huandaoのプリプレスワークフローには、以下の用途向けのプロフェッショナルなRIP機能が含まれています。
トラッピング
強制
スクリーニング
カラーマネジメント
プレート出力制御
これは、製版前にアートワークが適切に準備されていることを保証するのに役立ちます。
X-Rite 校正済みプルーフ
Huandao社は、X-Rite社製の校正済み校正システムを使用して、認証済みの契約校正刷りを作成しています。
これにより、顧客承認済みの校正刷りが最終的な印刷出力により正確に反映されるようになります。
色再現性が重要なディスプレイモニター
Huandao社は、プリプレス部門において、X-Rite社製のハードウェアキャリブレーションを備えた、色精度に優れたディスプレイモニターを使用している。
これにより、ソフトプルーフの精度が向上し、画面レビューと印刷出力の整合性が高まります。
G7マスタープリンター認定
HuandaoはG7マスタープリンター認証を維持しています。
G7のキャリブレーションは正確なドット再現に依存するため、CTPは信頼性の高いカラーコントロールの重要な基盤となる。
2400 DPIの画像解像度
環島市の熱CTPシステム画像2400 dpi高品質な写真複製のために、高精度ハーフトーンスクリーン、ストキャスティックスクリーニング、ハイブリッドスクリーニングに対応しています。
よくある質問
中国の包装業界全体でCTPは標準規格ですか？
CTPは、規模の大きい、より高級なパッケージ印刷会社の間では標準的な技術となっている。
しかし、一部の小規模工場や老舗工場では、依然としてフィルムベースの製版方法が用いられている。
包装資材のサプライヤーを評価する際は、CTPを使用しているかどうかを必ず確認し、当然使用していると決めつけないようにしましょう。
CTPはシンプルなデザインに目に見える効果をもたらすのか？
単色でディテールが少ないシンプルなデザインの場合、その違いはそれほど目立たないかもしれません。
写真、グラデーション、細かい文字、バーコード、あるいは厳密な位置合わせが求められるパッケージの場合、その違いはより顕著になります。
CTPは梱包コストに影響しますか？
CTPは準備時間と廃棄物を削減できるが、単位コストへの影響は通常小さい。
CTPは、本格的なパッケージ印刷業者にとって標準的な要件と考えるべきであり、プレミアムなアップグレードと考えるべきではない。
ブランドにとって重要なパッケージングにおいて、いまだにフィルムベースの製版に頼っているサプライヤーには注意すべきである。
環島市のCTPシステムはどの解像度を使用していますか？
環島市の熱CTPシステム画像2400 dpi。
これは、高精度ハーフトーンスクリーン、ストキャスティックスクリーニング、ハイブリッドスクリーニング、および高解像度パッケージグラフィックに対応しています。
フレキソ印刷においてCTPは重要ですか？
はい。
フレキソ印刷用CTPも存在し、フレキソ版の製造において同様の利点を提供する。
高品質な段ボール印刷において、フレキソCTPはドット再現性、一貫性、製版速度を向上させることができます。
専門的なプリプレス能力を持つパッケージングサプライヤーと協力する
CTP製版は、高品質なパッケージ印刷における技術的基盤の一つである。
解像度、位置合わせ、ドット制御、色の予測可能性、および繰り返し順序の一貫性を向上させます。
カスタムパッケージを調達するバイヤーにとって、CTP（コンピュータ印刷）機能は重要なサプライヤー評価ポイントであり、特に高級小売パッケージ、電子機器パッケージ、化粧品パッケージ、リソラミネート加工段ボール、その他印刷精度が求められる用途においてはなおさらです。
HuandaoのサーマルCTPシステム、プロフェッショナルなRIPワークフロー、X-Riteによる校正済みプルーフ、G7マスターキャリブレーション、そして2400dpiのプレートイメージングは、鮮明さ、一貫性、そしてプロフェッショナルなパッケージングを重視するブランドが求める印刷品質をサポートします。
